XD60で静音赤軸60%の自作キーボードをアレしたときのやつ

xd60_00

いつものCherry MX静音赤軸で作ったやつです。
PCBとケースがKPrepublic Store、キースイッチとかは前回利用したShenzhen YMD Tech
右Shiftの横にキーを1つ追加したせいでキーキャップが足りなくなったんで計画性がいまいちでした。


こうなって。

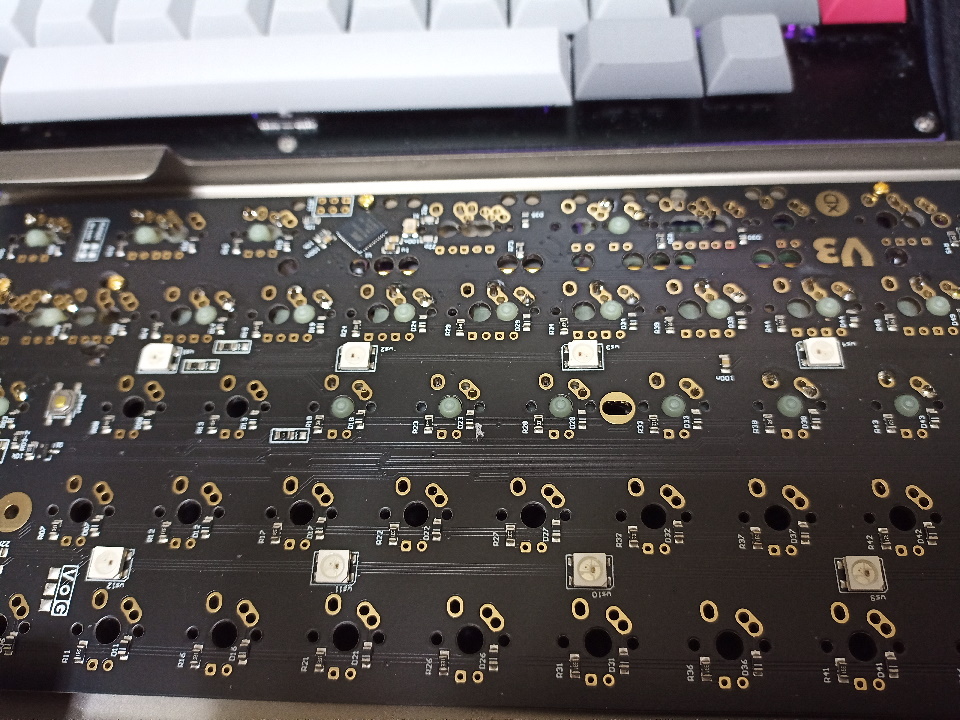

はんだ付けして。


こう。

一般的な60% 61キーANSIレイアウトの右Shift横に1キー追加の62キー。
QMK firmwareなのでOK60と同じようにTap-Holdで違うやつを割り当てるアレ使って左右ShiftがCtrlとIME制御、スペースがShiftとスペースのMod-Tapみたいなやつ。

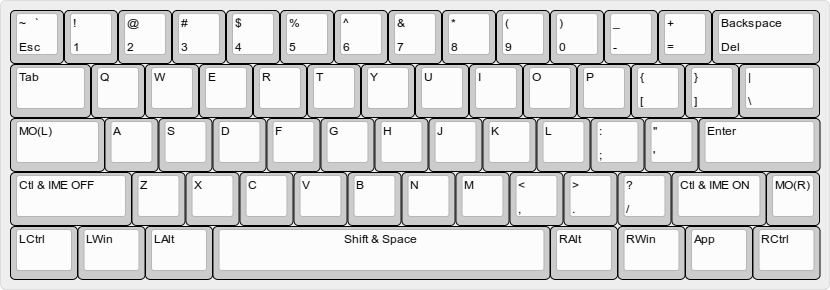

こんな配列。

ファームウェアはここ (github/oflow/qmk_firmware)
